（一）基礎段工藝流程圖

1.基礎筒節：H原材料入廠檢驗→R材料復驗→R數控切割下料（包括開孔）→尺寸檢驗→R加工坡口→卷圓→R校圓→100%UT檢測。

2.基礎下法蘭：H原材料入廠檢驗→R材料復驗→R數控切割下料→R法蘭拼縫焊接→H拼縫100%UT檢測→將拼縫打磨至與母材齊平→熱校平（校平后不平度≤2mm）→H拼縫再次100%UT檢測→加工鉆孔→與筒節焊接→H角焊縫100%UT檢測→校平（校平后不平度≤3mm）→角焊縫100%磁粉檢測。

3.基礎上法蘭：外協成品法蘭→H入廠檢驗及試件復驗→與筒節組焊→100%UT檢測→H平面檢測。

4.基礎段組裝：基礎上法蘭與筒節部件組焊→100UT%檢測→H平面度檢測→劃好分度線組焊掛點→整體檢驗→噴砂→防腐處理→包裝發運。

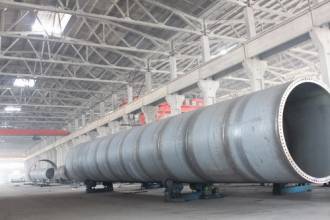

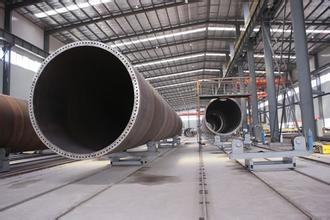

（二）塔架制造工藝流程圖

1.筒節：H原材料入廠檢驗→R材料復驗→鋼板預處理→R數控切割下料→尺寸檢驗→R加工坡口→卷圓→R組焊縱縫→R校圓→100%UT檢測。

2.頂法蘭：成品法蘭→H入廠檢驗及試件復驗→與筒節組焊→100%UT檢測→平面度檢測→二次加工法蘭上表面（平面度超標者）。

3.其余法蘭：成品法蘭→H入廠檢驗及試件復驗→與筒節組焊→100%UT檢測→平面度檢測。

4.塔架組裝：各筒節及法蘭短節組對→R檢驗→R焊接→100%UT檢測→R檢驗→H劃出內件位置線→H檢驗→組焊內件→H防腐處理→內件裝配→包裝發運。
